Цена По запросу
Срок Не указано

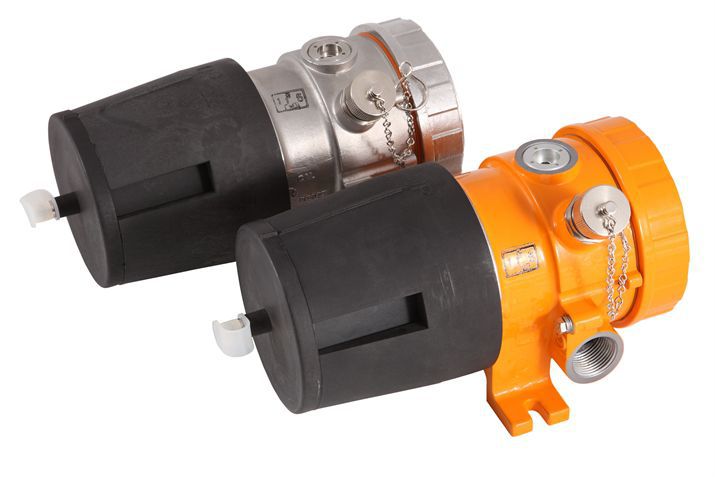

Газоанализатор СГОЭС-М11 это инфракрасный датчик взрывоопасных газов. Он обеспечивает контроль концентраций углеводородов, а также паров нефти и нефтепродуктов, этилового или метилового спиртов в смеси с азотом или воздухом в пределах от 0 до 100% НКПР.
Датчик СГОЭС-М11 имеет стандартные выходные сигналы 4-20 мА с коммуникационным протоколом HART, RS-485(Modbus RTU), релейный, HART-разъем. Датчик хорошо подходит для применения в потенциально опасных газо/паро содержащих условиях окружающей среды. Выдерживает перегрузку, вызванную содержанием измеряемого компонента, свыше 100% НКПР. Нечувствителен к наличию в атмосфере кислорода, азота, углекислого газа, окиси углерода, аммиака, сероводорода. Подходит для применения в оффшорных зонах нефтегазовой отрасли, а также других условиях, где необходим постоянный контроль концентрации взрывоопасных газов.
Газоанализатор СГОЭС-М11 выпускается во взрывозащищенном исполнении и сертифицирован для использования в потенциально опасных газо/паро содержащих условиях окружающей среды в соответствии со стандартом ГОСТ Р 51330.13-99 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах подгрупп IIА, IIВ, IIС температурных классов Т1-Т4 по ГОСТ Р 51330.9-99. А также имеет международное одобрения для применения во взрывоопасных зонах по Class 1, Division 1 и 2, Zones 1 и 2.
Область применения:
- Нефтяные платформы;
- Танкеры по перевозке нефти, грузовые корабли и суда;
- Предприятия по производству хранению сжиженного природного газа / сжиженного нефтяного газа;
- Компрессорные станции;
- Нефтехимические и тепловые электростанции;
- Газовые турбины;
- Нефте- и газопроводы;
- Транспортные предприятия (аэропорты и метро);
- Нефтяные и газовые бойлеры и печи;
- Насосные станции магистральных газо- и нефтепроводов, резервуарные парки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
| Материал корпуса | Алюминий или нержавеющая сталь 316 |
| Выходные сигналы | трехцветная светодиодная индикация (зеленый «норма», оранжевый «неисправность», красный «превышение порога загазованности»); унифицированный аналоговый выходной сигнал 4-20 мА; цифровой интерфейс RS-485 с протоколом ModBus RTU; цифровой сигнал HART с локальным разъемом; 3 реле "сухой контакт" : "Порог 1", "Порог 2", "Неисправность". |
| Вид взрывозащиты | 1Exd [ib] IIC T4 Gb, рудничное исполнение PB Exd[ib]I Mb |
| Защита от пыли и влаги | IP67 |
| Диапазон рабочих температур | от -60 до +85 оС (Модификация СГОЭС-М11-2 от -60 до +90) оС, каждый газоанализатор проходит метрологическую термокомпенсацию на всем температурном диапазоне от -60оC до +90оС по трем газовым поверочным смесям: «0», «средняя», «высокая» |
| Относительная влажность, % | до 100% (без конденсации) при температуре 35 оС |
| Время установления выходных аналогового и цифрового сигналов по уровню T0,5 | < 1.9 сек. |
| Время установления выходных аналогового и цифрового сигналов по уровню T0,9 | <5 td=""> |
| Время прогрева | не более 10 мин. |
| Напряжение питания | от 18 до 32 В |
| Максимальная потребляемая мощность | 5,5 ВА (с включенным подогревом) |
| Габаритные размеры, не более | 245 × 135 × 135 мм |
| Масса | 2,5 кг (алюминий), 5 кг (нержавеющая сталь 316) |
| Средний срок службы | 15 лет |
| Гарантия | 24 месяца |
| Межповерочный интервал | 1 год (2 года для модификации СГОЭС-M11-2) |
Комплект поставки:
- 1 кабельный ввод 3/4 NPT;
- 1 заглушка;
- Комплект крепежа;
- Защитный кожух;
- Документация на диске;
- Калибровочная камера (1 шт. на поставку, но не менее 1 шт. на 20 шт. приборов);
- Магнитный ключ (1 шт. на поставку, но не менее 1 шт. на 20 шт. приборов).
